Táirge: H-Sraith Bosca Balla Luchtaithe Smart AC Roghanna cumhachta rátáilte: 7.4kW / 11kW / 22kW Soláthar ainmniúil: 230V AC ±15% / 400V AC ±15% Ceangal soláthair:-phas amháin nó trí-chéim, ag brath ar mhúnla Minicíocht ionchuir: 50Hz / 60Hz Sruth inchoigeartaithe: 6–32A tríd an aip, laistigh den rátáil samhaltaithe roghnaithe Nasc luchtaithe: Cineál 2 soicéad nó cábla seasta 5m Modhanna tosaithe: cárta RFID / App / Plug & Play Cumarsáid: Bluetooth / WiFi / RS485 / P1 / TIC / CAN; 4G roghnach Prótacal líonra: OCPP 1.6 JSON Modhanna luchtaithe gréine-comhoiriúnacha: ECO / ECO+ / Fast Cothromú ualaigh: Suas le 6 aonad trí CAN nó 16 aonad trí wifi Méadrú fuinnimh: Tógtha-i mhéadar le cruinneas léitheoireachta thart ar 1%. Locht-cosaint reatha: Tógtha-i gcosaint 6mA DC; seachtrach Cineál A scoradán RCD ag teastáil Cosaint bhreise: Brath lochta in Open-PEN Cosaint imfhálú: IP54 socketed / IP65 teannta; Rátáil tionchair IK10 Ábhar tithíochta: PC+ASA, UL94 V-0 Roghanna gléasta: Gléasadh balla nó peasair Teocht oibriúcháin: −30 céim go dtí +50 céim Bogthaise oibriúcháin: 5%–98%, gan-chomhdhlúthú
Glaoigh Linn
Cur síos
Paraiméadair theicniúla
H-SRAITH
SMART AC Muirearú · BAILE & TRÁCHTÁLA

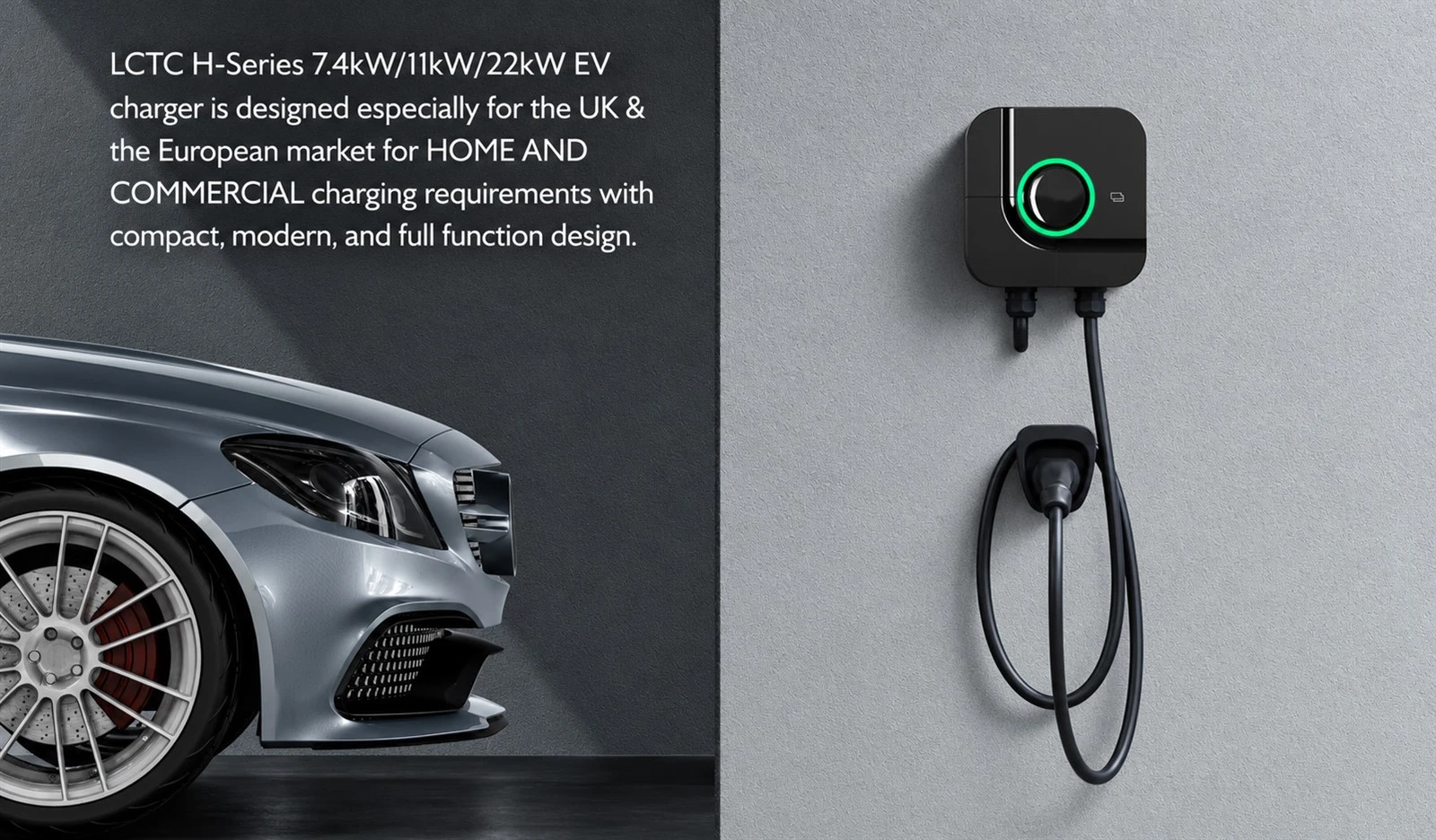

H-Sraith Bosca Balla Luchtaithe Smart AC
ROGHANNA CUMHACHTA
7.4 / 11 / 22kW
FORMÁID Dlúth
260 × 260 × 100mm
PRÓTACAL LÍONRA
OCPP 1.6 JSON
CAIDREAMH FEITHICLÍ
Cineál 2
01 / GACH DUINE A THABHAIRT
Deartha timpeall an bhealaigh a pháirceálann tú
Bosca balla cliste AC dlúth atá sa tSraith H-do thithe agus réadmhaoin tráchtála. Mar gheall ar fhormáidí soicéad agus teannta, gléasadh balla nó peadaí, agus rialuithe luchtaithe ceangailte tá sé inoiriúnaithe do bhealaí cabhsa príobháideacha, ionaid oibre agus páirceáil árasáin. Sceidealaigh táillí thart ar do ghnáthamh, bainistigh rochtain agus comhordaigh an t-éileamh muirir leis an soláthar leictreachais atá ar fáil.
01
Tosaigh do bhealach
Roghnaigh rialú aipe, rochtain RFID nó Plug & Play a fheileann don ghrúpa suiteála agus úsáideoirí.
02
Muirear ar do sceideal
Cabhraíonn sceidealú seachbhuaice seisiúin luchtaithe a ailíniú le do tharaif leictreachais agus infhaighteacht feithicle.
03
Comhroinn an chumhacht atá ar fáil
Tacaíonn bainistíocht ualaigh dinimiciúil le muirearú comhordaithe thar ilbhoscaí balla.
04
Ceangail le gréine
Soláthraíonn modhanna ECO, ECO+ agus Fast roghanna luchtaithe gréine- don suiteáil chumraithe.
05
Fan ceangailte
Tacaíonn Bluetooth, WiFi agus 4G roghnach le rialú áitiúil agus oibriú nasctha.
06
Monatóireacht a dhéanamh ar do fuinnimh
Soláthraíonn méadar comhtháite fuinnimh léamha fuinnimh luchtaithe le cruinneas thart ar 1%.
02 / ROGHNAIGH DO FORMÁID
Teaghlach amháin. Dhá stíl nasc.
Soicéadaithe
Cineál soicéad baineann 2 le glasáil leictreonach; tacaítear le glasáil bhuan. Imfhálú IP54; thart ar 5kg.
Ceangailte
Cábla seasta 5m le haghaidh nasc áisiúil laethúil. Imfhálú IP65; thart ar 7.5kg.

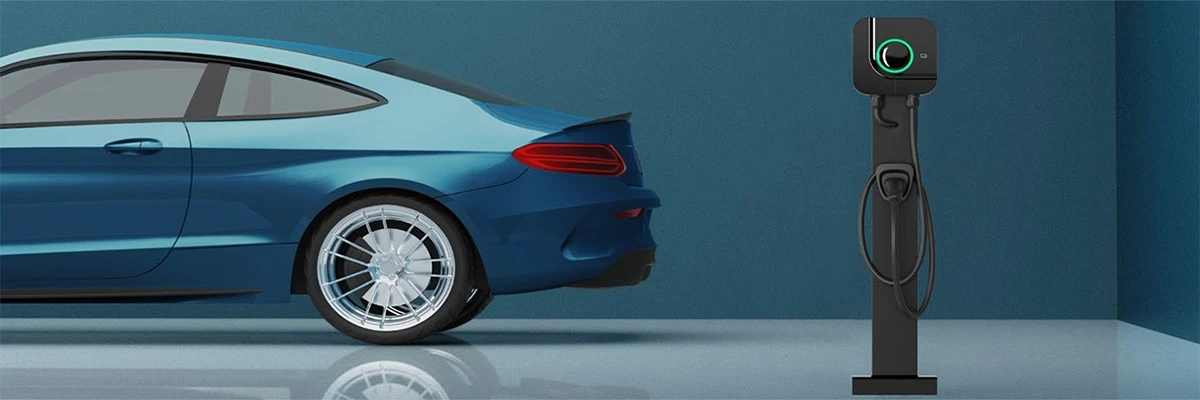

Roghanna gléasta
Feistis balla nó gléasadh cois choise le feistiú-le leagan amach an spáis pháirceála.
Tithíocht
Imfhálú PC+ASA le haicmiú inadhainteachta ábhar UL94 V-0 agus rátáil tionchair IK10.
03 / RIALÚ SMART
Ceangailte le do ghnáthamh fuinnimh
01
Oibriú-bunaithe ar aip
Bainistigh muirearú agus coigeartaigh sruth tríd an aip. Tá comhéadain aipeanna HCharger agus Monta i mbróisiúr na sraithe H-.
02
Comhordú illuchtaire
Tacaíochtaí cothromaithe luchtaithe suas le 6 aonad trí CAN nó 16 aonad trí wifi.
03
Comhtháthú líonra á mhuirearú
OCPP 1.6 Tacaíonn JSON le comhtháthú le hardáin bhainistíochta muirir chomhoiriúnacha.
04 / RÉITIGH MUIREAR
Sa bhaile. Ag an obair. Trasna spásanna comhroinnte.
Muirearú baile
Coinníonn luchtaire balla-an luchtú laethúil gar do do spás páirceála. Tacaíonn sceidealú aipeanna agus-módanna gréine le gnáthamh atá curtha in oiriúint do d’úsáid fuinnimh tí.
Áit oibre agus páirceáil roinnte
Tacaíonn gléasta coisithe agus rochtain nasctha le limistéir pháirceála ina mbaineann roinnt tiománaithe úsáid as an mbonneagar luchtaithe. Cuidíonn cothromaíocht ualaigh leis an ngrúpa cumraithe de luchtairí a chomhordú.
I measc na n-iarratas breise tá foirgnimh thráchtála agus bloic árasán, agus an modh rochtana, comhaireamh luchtaire agus cumraíocht líonra roghnaithe don mhaoin.
05 / SONRAÍ TEICNIÚLA
sonraíochtaí
Cumhacht rátáilte
7.4kW / 11kW / 22kW
Soláthar agus nasc
230Vac ±15% / 400Vac ±15%; 1P+N+PE/3P+N+PE
Minicíocht ionchuir AC
50Hz / 60Hz
Reatha inchoigeartaithe
6–32A tríd an aip, laistigh den rátáil samhaltaithe roghnaithe
Locht-chosaint reatha
Tógtha-i gcosaint DC 6mA; tá gá le scoradán seachtrach RCD de Chineál A
Oscail-bhrath PEN
Tógtha-i Open-PEN bhrath locht
Cosaintí comhtháite
Overvoltage, undervoltage, ró-ualach cumhachta, ciorcad gearr, sruth sceite, nasc cré ar iarraidh, borrtha agus ró-teocht
Nascacht
Bluetooth / WiFi / RS485 / calafort roghnach 4G / P1 / TIC / CAN
Prótacal rochtana agus ardán
RFID / app / Plug & Play; OCPP 1.6 JSON
Modhanna gréine-comhoiriúnacha
ECO / ECO+ / Go tapa
Cothromú luchtaithe
Suas le 6 aonad trí CAN; suas le 16 aonad trí wifi
Líonraí suiteála
TN / IT / TT
Seoltóirí soláthair
6–10mm²
Iontráil cábla soláthair
Iontráil Ø18–24mm trí bhun an imfhálaithe
Ábhar imfhálú
PC+ASA, UL94 V-0
Gléasta
Balla / pedestal
Soicéad
IEC 62196 Cineál 2 soicéad baineann le glas leictreonach
Cábla ceangailte
Cábla seasta 5m
Rátálacha imfhálaithe agus tionchair
IP54 soicéad / IP65 teannta; IK10
Méadrú fuinnimh
Méadar comhtháite; thart ar 1% cruinneas léitheoireachta
Teocht oibriúcháin
−30 céim go +50 céim
Taiseachas
5%–98%, gan-chomhdhlúthú
Suíomh suiteála
Laistigh / amuigh

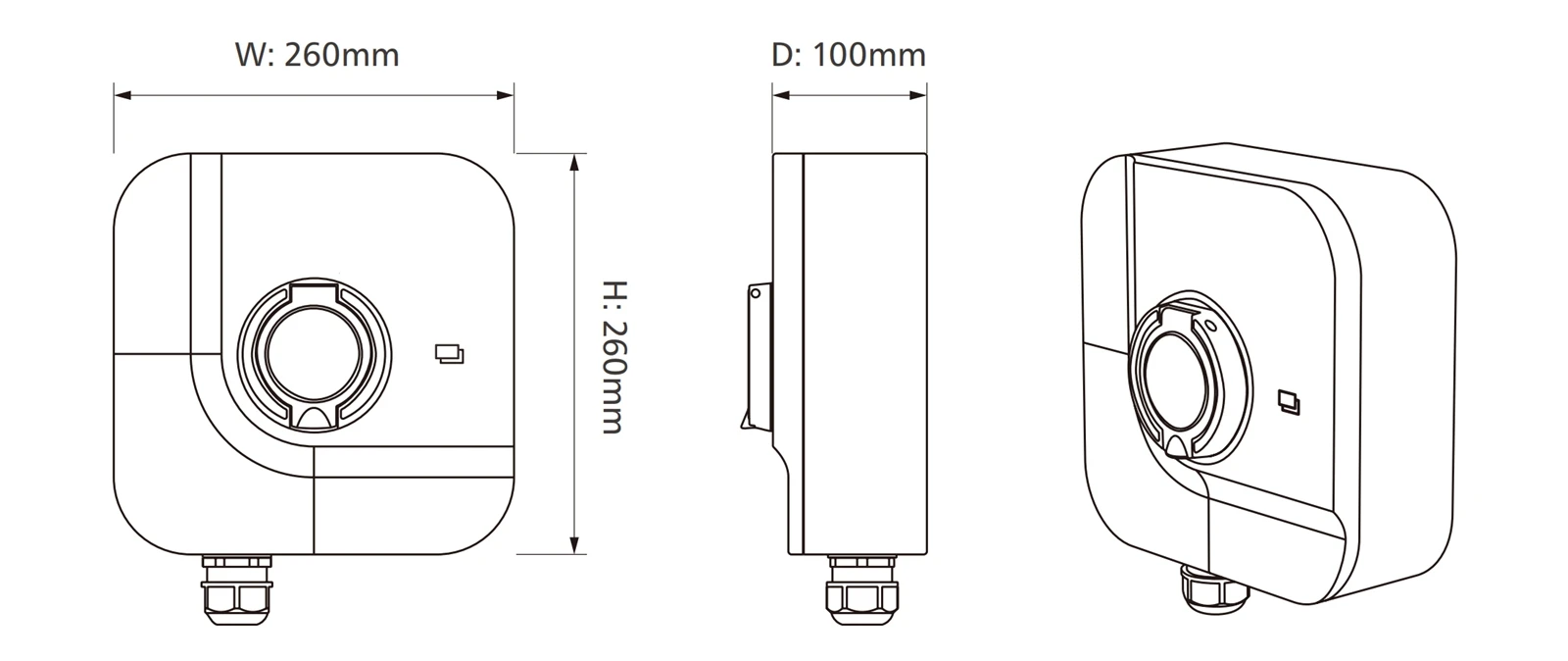

Toisí (H × W × D)
260 × 260 × 100mm
Meáchan
Soicéad: 5kg / Tethered: 7.5kg
06 / TÁSTÁIL DOICIMÉADAITHE
Deimhnithe agus fianaise tástála
Deimhniú Tástála CB
JPTUV-153639 · IEC 61851-1:2017, tacaithe ag tuarascáil tástála CN23ZB22 001.
Measúnú Comhréireachta AE RED
AK 50550090 0001 · Tuairiscigh CN22R7F1 001 agus seoladh a liosta caighdeánach leis an measúnú trealaimh H-Sraith raidió-.

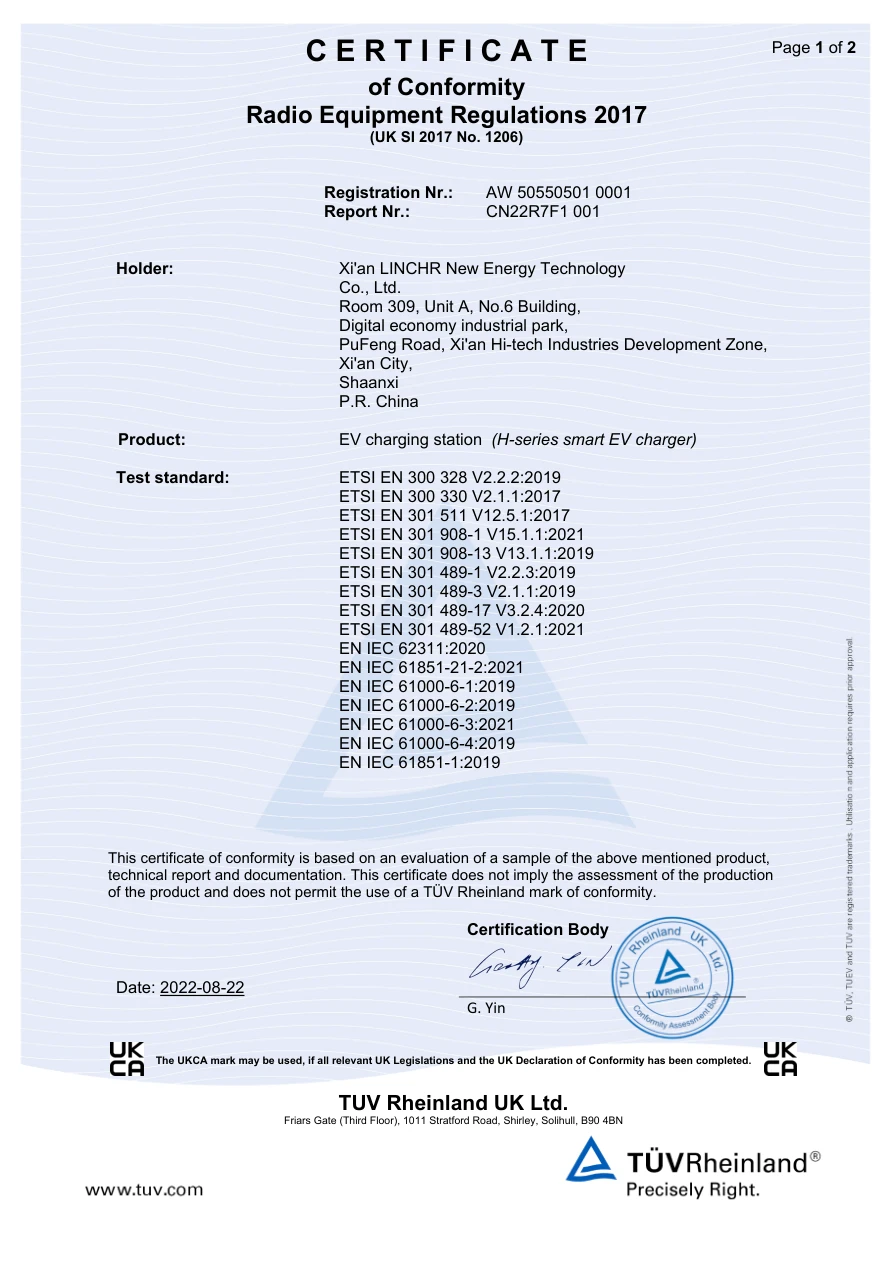

Measúnú Trealamh Raidió na RA
AW 50550501 0001 · Measúnú comhréireachta faoi na Rialacháin um Threalamh Raidió .
Sonraítear i ndoiciméad comhréireachta na RA go mbraitheann úsáid mharc UKCA ar chríochnú na gceanglas infheidhme agus Dearbhú Comhréireachta na RA. Ní shíneann clúdach teastas agus tuairisce go huathoibríoch chuig branda, tógáil nó cumraíocht eile.
Sábháilteacht leictreach
CN23ZB22 001: Tástáil Scéim CB go IEC 61851-1:2017. CN22J39Z 001: IEC 61851-1:2017 agus EN IEC 61851-1:2019 .
CN22XA7Z 001: Toradh pas i gcoinne na gcaighdeán liostaithe EMC, lena n-áirítear EN IEC 61851-21-2:2021. Áirítear leis an tástáil astaíochtaí agus seiceálacha díolúine is infheidhme.
Nochtadh raidió agus RF
Clúdaíonn CN22EWAI 001–006 na measúnuithe nochta raidió EMC, GSM, LTE, RFID, raidió 2.4GHz agus RF-liostaithe. Leanann an raon feidhme gach tuairisc agus cumraíocht tástáladh.
07 / INSTALLATION & ÚINÉIREACHT
Bealach soiléir ón roghnú go dtí úsáid laethúil
01
Cumhacht a mheaitseáil leis an maoin
Roghnaigh an rátáil chumhachta agus an socrú soláthair don suíomh agus don fheithicil. Braitheann luas luchtaithe freisin ar charger AC ar bord na feithicle.
02
Plean cosaint leictreach
Tógtha-i gcosaint DC 6mA, ní thagann sé in ionad an scoradáin RCD de Chineál A seachtrach sonraithe. Ba chóir go leanfadh suiteáil na treoracha múnla agus dearadh an tsuímh.
03
Cumraigh muirearú roinnte
Sainmhínigh comhaireamh luchtaire, modh líonra agus aon oiriúintí méadraithe nó rialaithe seachtracha a theastaíonn le haghaidh bainistiú ualaigh agus oibriú gréine.
04
Coinnigh an tseirbhís simplí
Tacaíonn an dearadh cothabhála cisealta le rochtain ar sheirbhís agus athsholáthar. Áirítear le gnáthchúram iniúchadh ar chábla, ar shoicéad, ar thithíocht agus ar tháscairí stádais.
08 / CEISTEANNA COITIANTA
Sula roghnaíonn tú
An bhfuil rátáil 22kW ag gach luchtaire sraithe H-?
Tairgeann an teaghlach samhlacha 7.4kW, 11kW agus 22kW. Braitheann cumhacht muirir iarbhír ar an aonad roghnaithe, ar shuiteáil agus ar fheithicil.
An bhfuil 4G caighdeánach?
Tá 4G roghnach. Roghnaigh an chumraíocht nascachta do do shuiteáil.
An bhfuil an rátáil IP céanna ag an dá leagan?
Is é IP54 an leagan soicéadaithe agus IP65 an leagan ceangailte.
An bhfuil RCD seachtrach fós ag teastáil?
Tá. Sonraíonn an mbileog sonraí bristeoir RCD seachtrach de Chineál A taobh le-chosaint 6mA DC atá tógtha.
An soláthraíonn an méadar comhtháite billeáil dheimhnithe?
Tá an cruinneas léitheoireachta sonraithe thart ar 1%. Ba cheart-riachtanais méadraithe na gCoimisinéirí Ioncaim a mheaitseáil leis an tionscadal; níl aon deimhniú MID luaite anseo.
Aimsigh do chumraíocht H-Sraith
Roinn do mhargadh ceann scríbe, do sholáthar leictreachais, do rogha formáid soicéad nó cábla, cainníocht luchtaire agus riachtanais nascachta. Is féidir le SINELINK tacú le roghnú múnla agus luachan.
Braitheann sonraíochtaí agus roghanna ar an gcumraíocht ordaithe. Taispeánann léaráidí táirge cumraíochtaí na sraithe H-a chuirtear i láthair sa litríocht táirgí.
