Forbhreathnú Táirge

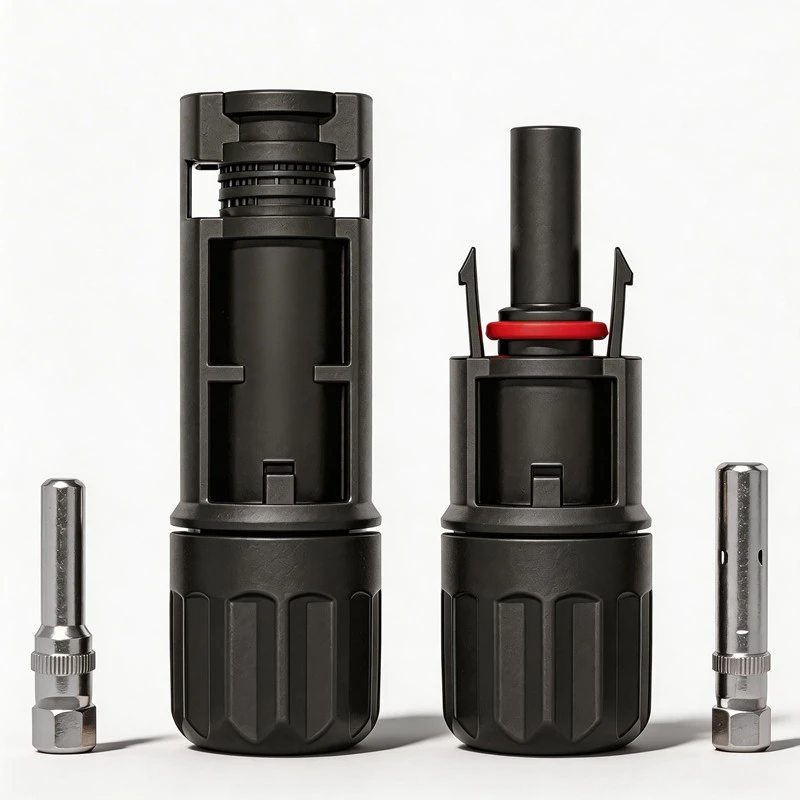

Is é an Ceanglóir MC4 Fireann Mná an caighdeán uilíoch do naisc breiseán DC-agus-seinn i gcórais fhótavoltach ar fud an domhain. Tá seoltaí MC4-comhoiriúnach ag beagnach gach painéal gréine, agus tá gach bosca cumaisc, cábla síneadh, agus ionchur inverter ag súil leis an gcomhéadan seo. Soláthraíonn an péire cónascaire seo an nasc bunlíne a shealbhaíonn an taobh DC iomlán de shuiteáil gréine le chéile.
Tagann a mheicníocht glasála i bhfeidhm de láimh agus teastaíonn uirlis thiomanta chun dínascadh, rud a choscann scaradh tionóisceach faoi ualach. Séalaíonn an tithíocht uiscedhíonach an limistéar teagmhála in aghaidh báisteach, deannach agus taise, ag tacú le feidhmíocht iontaofa lasmuigh ar feadh shaol seirbhíse iomlán an chórais PV.
Sonraíochtaí
|
Paraiméadar |
Sonraíocht |
|
Cineál nascóirí |
Péire baineann fireann MC4 |
|
Voltas Rátáilte |
1000V AC / 1500V DC |
|
Reatha Rátáilte |
30A- 50A (spleách ar an tsamhail) |
|
Ábhar Teagmhála |
Cóimhiotal copair, airgead nó stán plátáilte |
|
Ábhar Tithíochta |
polaiméir PPO |
|
Rátáil Cosanta |
IP65/IP67 |
|
Raon Teochta |
-40 céim -85 céim |
|
Comhoiriúnacht Wire |
2.5–6 mm²/10–14 AWG |
|
Timthriallta Cúplála |
Níos mó ná nó cothrom le 50 |
|
Glasáil |
Snap{0}}glasáil, scaoileadh-uirlis |
Príomhúsáidí
Is é an péire nascóirí seo bunsraith sreangú taobh DC-i suiteálacha gréine. Tá sé le feiceáil ag gach pointe nasctha ina dtagann dhá chábla le chéile san eagar PV:
- Painéil{0}}chun-naisc sraithe painéil laistigh de theaghrán
- Cábla teaghrán chun naisc luaidhe a shíneadh
- Aschur eagair go dtí an bosca combiner nó ionchur inverter
- Foirceannáin úim cábla réamhchóimeáilte
Toisc gurb é MC4 an caighdeán is mó sa tionscal, áirithítear idir-inoibritheacht le modúil agus comhpháirteanna BOS ó aon mhonaróir nach mór trí chónaisc fíor-chomhoiriúnacha MC4 a úsáid.
Cásanna Feidhmchláir
Díon Cónaithe Gréine
Úsáideann gach suiteáil PV cónaithe nascóirí MC4, go hiondúil mórán díobh in aghaidh an chórais. Nascann siad painéil i sraith, nascann siad teaghráin leis an gcábla rith baile, agus críochnaíonn siad ag an inverter nó gléas múchta tapa.
Eagar Tráchtála agus Tionscail
Iolraíonn córais níos mó an líon cónascaire. Féadfaidh díon tráchtála le 200 painéal 400 nasc MC4 nó níos mó a úsáid. Bíonn tionchar díreach ag cáilíocht teagmhála iontaofa agus feidhmíocht ghlasála chomhsheasmhach thar na céadta nascóirí go díreach ar iontaofacht agus ar chostas cothabhála fadtéarmach an chórais.
Leasuithe Cábla Réamh-Chruinnithe
Úsáideann monaróirí úmacha cábla agus comhtháthaitheoirí córais nascóirí MC4 chun tacair cábla PV réamh-ghearrtha agus réamh-chóimeáilte a fhoirceannadh. Leis an gcomhéadan caighdeánaithe is féidir úmacha a thógáil sa mhonarcha agus iad a imscaradh ar an suíomh le simplíocht -breiseáin agus-seinm.
Treoir Roghnúcháin
Is é an Ceanglóir MC4 caighdeánach Fireann Mná an rogha ceart le haghaidh sreangú PV ginearálta -i gcórais suas go 1500V DC. Is é an cónascaire réamhshocraithe é le haghaidh suiteálacha gréine cónaithe, tráchtála agus tionsclaíocha ag baint úsáide as luaidhe modúl caighdeánach agus cáblaí sínte.
